  제논램프 / 시스템 (XENON LAMP / SYSTEM)





  Home > Lighting > Xenon Lamp (제논램프)

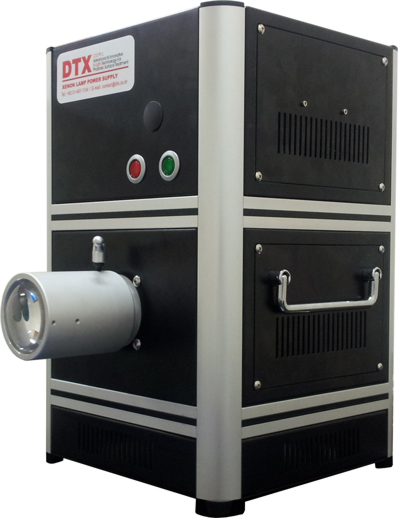

제논조사기 (XENON IRRADIATOR SYSTEM)





제논조사기 / 일체형 (XENON IRRADIATOR SYSTEM / FIXED TYPE : 200W / 300W)




제논조사기

일체형 (FIXED TYPE)





SPECIFICATION (FIXED TYPE)

모델명 (Model)

X-LAB 200 FX Series

X-LAB 300 FX Series

시스템 사이즈 (Dimensions)

475 (H) X  300 (W) X  300 mm (D)

475 (H) X  300 (W) X  300 mm (D)

조사면적 (Total Exposure Area)

 cm2

 cm2

결선방식 (Wiring Connections)

1 Phase, 2 Wire w/ Ground (2/PE)

1 Phase, 2 Wire w/ Ground (2/PE)

사용전압

200-220 VAC / DC 14 V / 15 V

200-220 VAC / DC 14 V / 15 V

최대 사용전류 (Max. Current)

7.2 Amps / 12 Amps

12 Amps / 20 Amps

주파수 (Frequency)

50/60 Hz

50/60 Hz

최대 사용전력 (Max. Power)

250 W / 350 W

350 W / 500 W

무게 (Weight)

15 kg

20 kg

램프 (Lamp)

Xenon Lamp

Xenon Lamp

선택사양 (Option)

X-LAB 200 FX-RL      : 로드렌즈유닛 (집광, 확산)

X-LAB 300 FX-RL      : 로드렌즈유닛 (집광, 확산)



X-LAB 200 FX-LG      : 라이트가이드





X-LAB 200 FX-LG-LN : 라이트가이드 + 렌즈

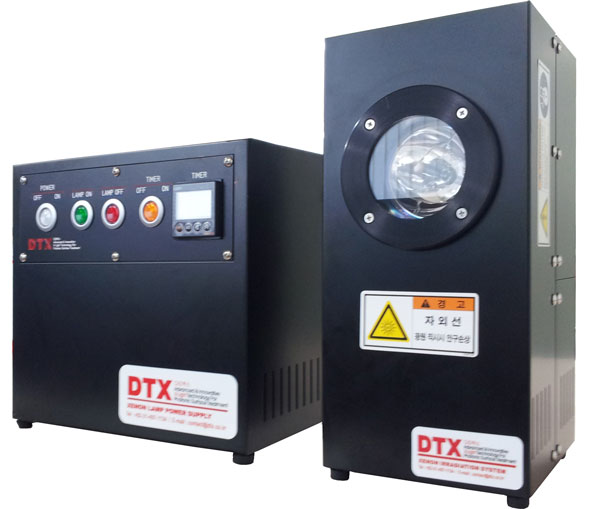

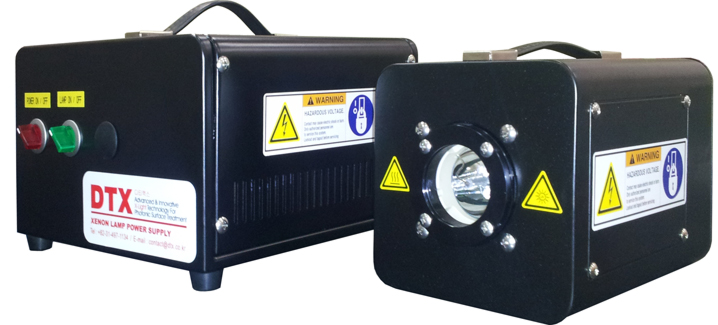

제논조사기 / 분리형 (XENON IRRADIATOR SYSTEM / SEPERATED TYPE : 300W / 500W / 1000W)




제논조사기

분리형 (SEPERATED TYPE)





SPECIFICATION (Standard Type)

모델명 (Model)

 X-LAB 300 SP  /  X-LAB 500 SP  /  X-LAB 1000 SP Series

시스템 사이즈 (Dimensions)

 전원제어부 : (H) X   (W) X   mm (D)



 램프하우징부 : (H) X   (W) X   mm (D)

조사면적 (Total Exposure Area)

 cm2

결선방식 (Wiring Connections)

 1 Phase, 2 Wire w/ Ground (2/PE)

사용전압

 200-220 VAC / DC 30 V

최대 사용전류 (Max. Current)

 18 Amps / 30 Amps

주파수 (Frequency)

 50/60 Hz

최대 사용전력 (Max. Power)

 300 W / 500 W

무게 (Weight)

 15 kg / 25 kg

램프 (Lamp)

 Xenon Lamp

선택사양 (Option)  렌즈유닛

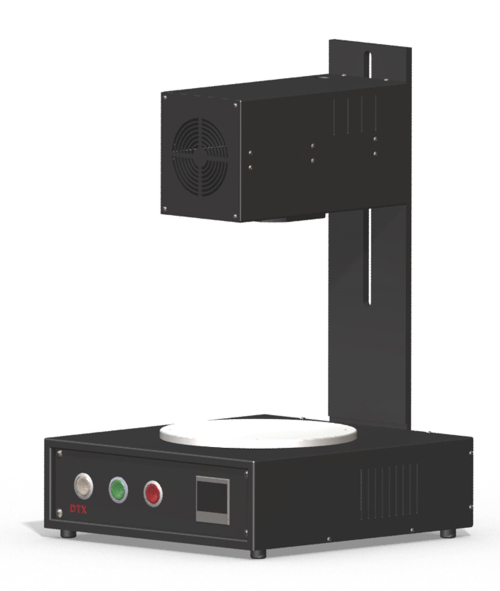

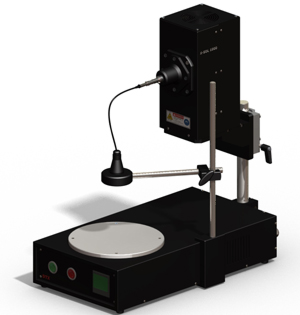

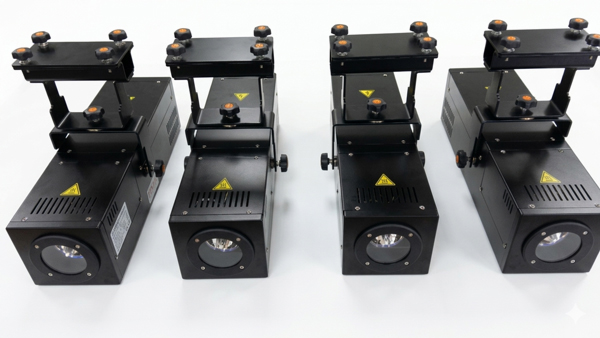

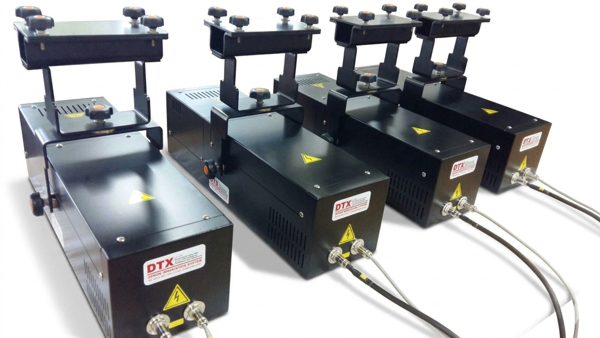

제논조사기 (XENON IRRADIATOR SYSTEM / STAND TYPE)








제논조사기



스탠드형 (Stand Type)





SPECIFICATION

모델명 (Model)

 X-SOL 100 ST  /  X-SOL 100 LL  /  X-SOL 300 LL

시스템 사이즈 (Dimensions)

 720 (H) X  360 (W) X  500 mm (D)

조사면적 (Total Exposure Area)

 Dia. 350 mm

결선방식 (Wiring Connections)

 1 Phase, 2 Wire w/ Ground (2/PE)

사용전압

 200-220 VAC / DC 14 V / 15 V

최대 사용전류 (Max. Current)

 7.2 Amps / 12 Amps

주파수 (Frequency)

 50/60 Hz

최대 사용전력 (Max. Power)

 120 W / 240 W

무게 (Weight)

 20 kg

램프 (Lamp)

 Xenon Lamp

주요 용도 (Application)

 Solar Simulation Test, 피부임상실험, 광분해 등

선택사양 (Option)

 렌즈유닛 & 라이트가이드 (2,3,4,6 분기, Multi port)   /   라이트가이드



제논조사기

제논조사기

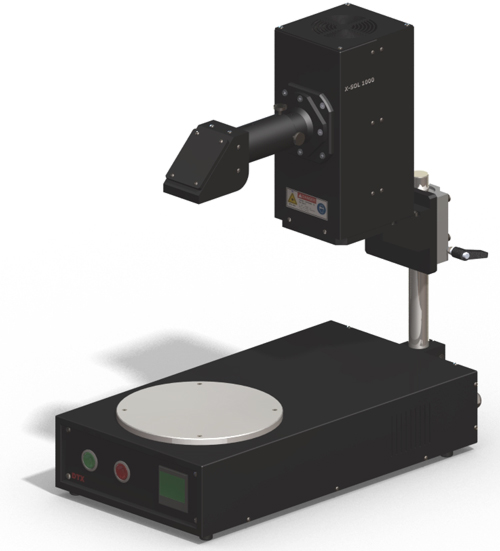

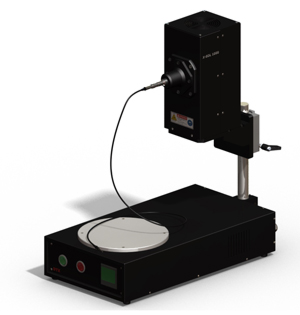

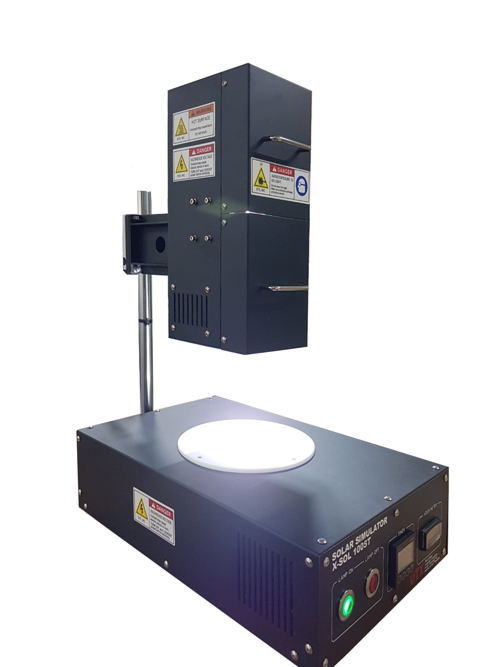

제논조사기 (XENON IRRADIATOR SYSTEM / STAND TYPE)








제논조사기



스탠드형 (Stand Type)





SPECIFICATION

모델명 (Model)

 X-SOL 100 ST  /  X-SOL 300 ST

시스템 사이즈 (Dimensions)

 720 (H) X  360 (W) X  500 mm (D)

조사면적 (Total Exposure Area)

 Quadrangle 50 mm, 100 mm / Hexagonal 50 mm, 100 mm

결선방식 (Wiring Connections)

 1 Phase, 2 Wire w/ Ground (2/PE)

사용전압

 200-220 VAC / DC 14 V / 15 V

최대 사용전류 (Max. Current)

 7.2 Amps / 12 Amps

주파수 (Frequency)

 50/60 Hz

최대 사용전력 (Max. Power)

 120 W / 350 W

무게 (Weight)

 15 / 20 kg

램프 (Lamp)

 Xenon Lamp

주요 용도 (Application)

 Solar Simulation Test, 피부임상실험, 광분해 등

선택사양 (Option)

 렌즈유닛 & 라이트가이드 (2,3,4,6 분기, Multi port)   /   라이트가이드

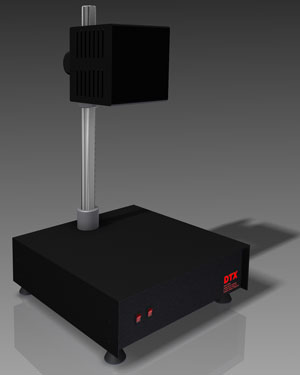

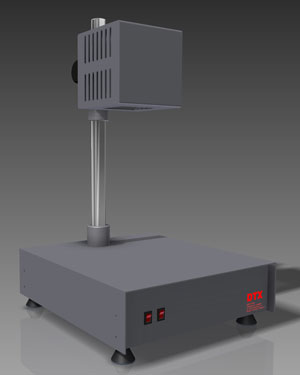

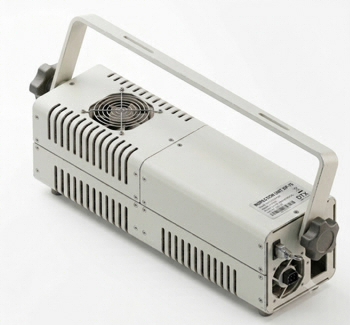

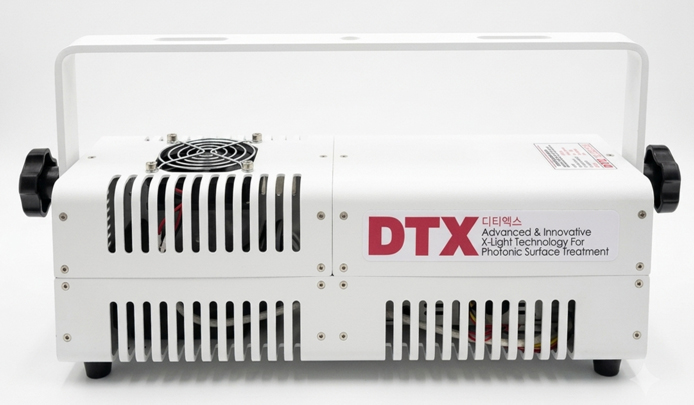

제논조사기 (XENON IRRADIATOR SYSTEM / OPTICAL INSPECTION UNIT)







제논조사기 제논조사기

스탠드형 (Stand Type) / Optical Inspection







SPECIFICATION (Standard Type)

모델명 (Model)

 X-IP 100   /   X-IP 200    /    X-IP 300

시스템 사이즈 (Dimensions)

 전원제어부 : (H) X   (W) X   mm (D)



 램프하우징부 : 200 (H) X  150 (W) X  150 mm (D)

조사면적 (Total Exposure Area)

 cm2

결선방식 (Wiring Connections)

 1 Phase, 2 Wire w/ Ground (2/PE)

사용전압

 200-220 VAC / DC 14 V / 15 V

최대 사용전류 (Max. Current)

 7.2 Amps / 12 Amps

주파수 (Frequency)

 50/60 Hz

최대 사용전력 (Max. Power)

 120 W / 240 W

무게 (Weight)

 15 kg

램프 (Lamp)

 Xenon Lamp

선택사양 (Option)  렌즈유닛

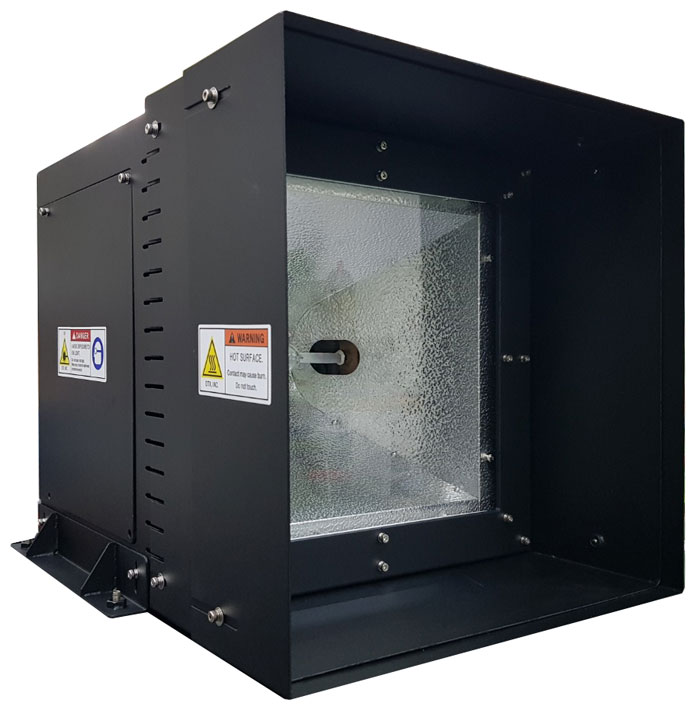

제논조사기 (XENON IRRADIATOR SYSTEM / FOR WIDE AREA IRRADIATION)







제논조사기

확산형 램프하우징 (Stand Type)







SPECIFICATION (Standard Type)

모델명 (Model)

 X-SOL 500 LH

시스템 사이즈 (Dimensions)

 1,036 (H) x 500 (W) x 530 mm (D)

조사면적 (Total Exposure Area)

 300 x 300 mm

결선방식 (Wiring Connections)

 1 Phase, 2 Wire w/ Ground (2/PE)

사용전압

 200-220 VAC / DC 20 V

최대 사용전류 (Max. Current)

 35 Amps

주파수 (Frequency)

 50/60 Hz

최대 사용전력 (Max. Power)

 550 W

무게 (Weight)

 15 kg

램프 (Lamp)

 Xenon Lamp

선택사양 (Option)

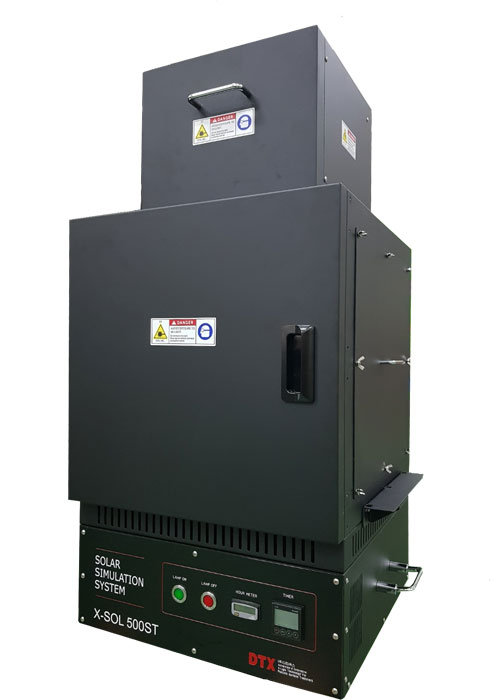

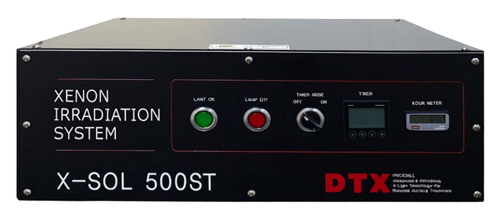

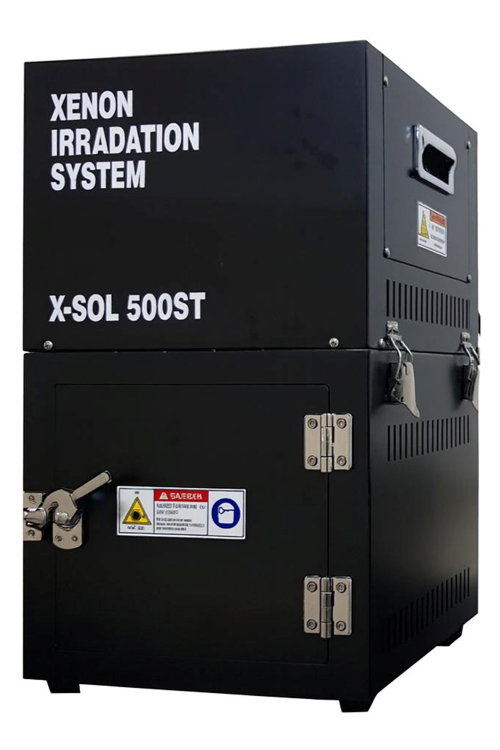

제논조사기 (XENON IRRADIATOR SYSTEM / OPTICAL INSPECTION UNIT)







제논조사기

챔버형 (Chamber Type)







SPECIFICATION (Standard Type)

모델명 (Model)

 X-SOL 500 ST

시스템 사이즈 (Dimensions)

 1,036 (H) x 500 (W) x 530 mm (D)

조사면적 (Total Exposure Area)

 300 x 300 mm

결선방식 (Wiring Connections)

 1 Phase, 2 Wire w/ Ground (2/PE)

사용전압

 200-220 VAC / DC 20 V

최대 사용전류 (Max. Current)

 35 Amps

주파수 (Frequency)

 50/60 Hz

최대 사용전력 (Max. Power)

 550 W

무게 (Weight)

 15 kg

램프 (Lamp)

 Xenon Lamp

선택사양 (Option)









제논조사기 (XENON IRRADIATOR SYSTEM / PORTABLE TYPE)




제논조사기

포터블형 (Portable Type)







SPECIFICATION (Standard Type)

시스템 사이즈 (Dimensions)

 전원제어부 : (H) X   (W) X   mm (D)



 램프하우징부 : 200 (H) X  150 (W) X  150 mm (D)

조사면적 (Total Exposure Area)

 cm2

결선방식 (Wiring Connections)

 1 Phase, 2 Wire w/ Ground (2/PE)

사용전압

 200-220 VAC / DC 14 V / 15 V

최대 사용전류 (Max. Current)

 7.2 Amps / 12 Amps

주파수 (Frequency)

 50/60 Hz

최대 사용전력 (Max. Power)

 120 W / 240 W

무게 (Weight)

 15 kg

램프 (Lamp)

 Xenon Lamp

선택사양 (Option)  렌즈유닛









제논조사기 (XENON IRRADIATOR SYSTEM / STAND TYPE)








제논조사기



스탠드형 (Stand Type)





SPECIFICATION (Standard Type)

시스템 사이즈 (Dimensions)

 720 (H) X  360 (W) X  500 mm (D)

조사면적 (Total Exposure Area)

 Dia. 350 mm

결선방식 (Wiring Connections)

 1 Phase, 2 Wire w/ Ground (2/PE)

사용전압

 200-220 VAC / DC 14 V / 15 V

최대 사용전류 (Max. Current)

 7.2 Amps / 12 Amps

주파수 (Frequency)

 50/60 Hz

최대 사용전력 (Max. Power)

 120 W / 240 W

무게 (Weight)

 20 kg

램프 (Lamp)

 Xenon Lamp

선택사양 (Option)  렌즈유닛





    75 W, 100 W, 150 W, 180 W ~ 1000 W

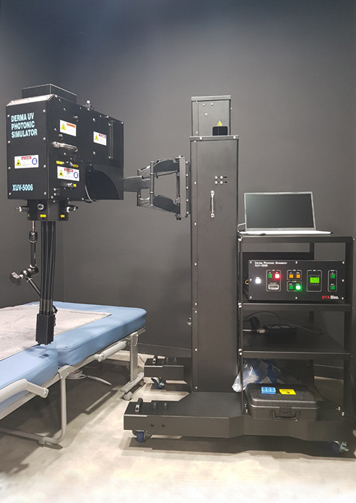

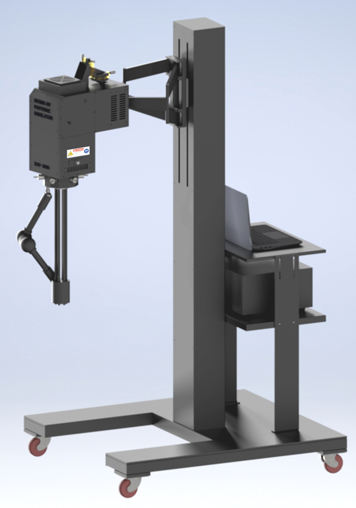

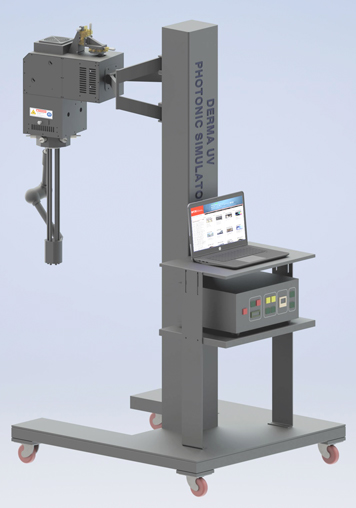

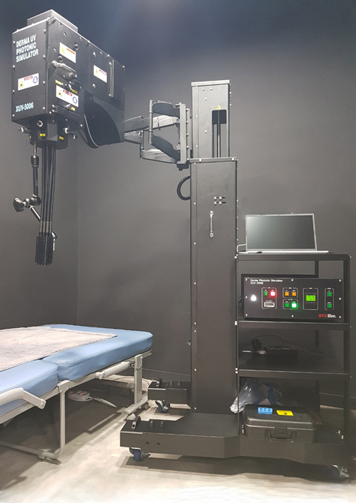

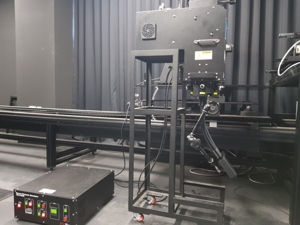

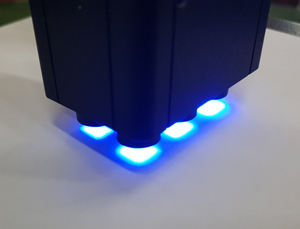

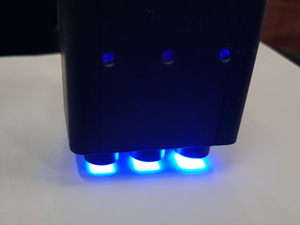

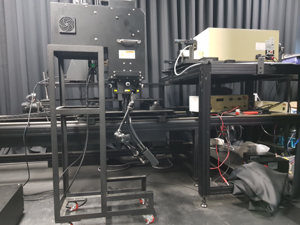

피부임상시험용 자외선 시험기 (MULTI BRANCH(PORT) UV SOLAR SIMULATOR) / FOR SPF & PA TESTING)





Compliance for COLIPA, FDA JCIA, ISO 24442, ISO24444 standards

Multi Branch(port) UV Solar Simulator for SPF / PA Testing (피부임상시험용)

Multi Branch(port) UV Solar Simulator for SPF / PA Testing (피부임상실험용)





SPECIFICATION

모델명 (Model)

 XUV-3006 / XUV-5006

광원 (Light Source)

 Xenon Lamp

스펙트럼 (Spectrum Distribution)

 280 ~ 400 nm

UVA+B Spectral Distribution

 Muti Branch(port) UVA+B Spectral Distribution

UVA Spectral Distribution

 Muti Branch(port) UVA Spectral Distribution

광출력조절 (Light Intensity Adj.)

 0.00000 ~ 100%

필터 (Filter)

 UVA, UVA+B Filter

냉각 (Cooling)

 Forced Air Cooling

라이트 가이드 (Light Guide)

 6 Branches (Ports), 8 mm Dia x 600 mm Length

광포트 (Light Output)

 8 mm Square

셔터 (Shutter)

 Linear Motor Actuator





UV 디텍터 (UV Detector)

 UVA, UVAB

UV 디텍터 입력 (Detector Input)

 2 USB Digital Signals Each

파장범위 (Spectral Range)

 UVA : 320 ~ 400 nm,  UVAB : 290 ~ 400 nm

정밀도 (Accuracy)

 Broad measurement range (8 decades of optical analysis)

교정 (Calibration)

 NIST-Traceble ISO 17025 accredited calibrations

소프트웨어 (Operation Sofware)

 Windows 10 / Datalight III / Control Software





이동형 스탠드(Movable Stand)

 4 Wheels

플랙시블 암 (Flexible Arm)

 Horizontal 4 Axes Arm

암길이 (Max. Length)

 700 mm, Max. 465 mm Stroke, Turning Angle : 45 Deg. (Left 45 Deg. / Right 45 Deg.)

조절형 테이블 (Movable Table)

 For Laptop PC

하중 (Load Capacity)

 8 kg

재질 (Arm Material)

 Aluminum Alloy

스탠드 높이 (Stand Height)

 Motorized UP/Down (Min. 1,420 mm ~ Max. 2,170 mm)

높이 조절 유닛 (Up/Down Adjustment Unit)

 Stroke 500 mm (Motorised)





결선방식 (Wiring Connections)

 1 Phase, 2 Wire w/ Ground (2/PE)

사용전압

 200-220 VAC

최대 사용전류 (Max. Current)

 2 Amps

주파수 (Frequency)

 50 / 60 Hz

최대 사용전력 (Max. Power)

 400 W

무게 (Weight)

 20 kg

램프 (Lamp)

 Xenon Lamp

주요 용도 (Application)

 SPF / PA Testing, Solar Simulation Test, 피부임상시험 외

선택사양 (Option)

 렌즈유닛 & 라이트가이드 (2,3,4,6 분기, Multi Branches (port))  / Labtop PC

Remark

 본 장비는 COLIPA, FDA, JCIA, ISO 24442, ISO 24444를 준수함.

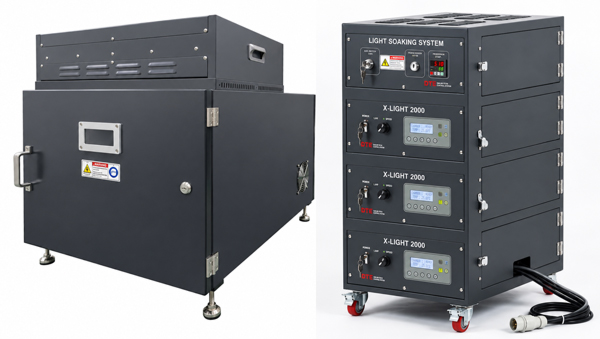

제논조사기 (XENON IRRADIATOR SYSTEM / 대용량 TYPE)




   2000W 이상, 6000 W, Max 15 KW 등의 대용량 시스템은 주문형 시스템이며, 별도 상담필요





SPECIFICATION

시스템 사이즈 (Dimensions)

       (H) X      (W) X      mm (D)

조사면적 (Total Exposure Area)

 cm2

결선방식 (Wiring Connections)

  Phase,   Wire w/ Ground

사용전압

 200-220, 380-440 VAC

최대 사용전압 (Max. Current)

  Amps

주파수 (Frequency)

 50/60 Hz

최대 사용전력 (Max. Power)

   kW

무게 (Weight)

   kg

램프 (Lamp)

 Xenon Lamp
